SMD石英水晶HC-49SMD2
HC-49SMD2石英晶體是一種晶體包，是高度為3.2mm的HC-49的SMD版本。晶體是電子設備中常用的組件，以生成穩定的頻率信號。 HC-49SMD2晶體以表面安裝技術（SMD）的形式包裝，可以輕松安裝在電路板上，節省空間并提高生產效率。它的大小是HC-49的SMD版本，但高度略高于傳統的HC-49晶體，該晶體為3.2mm。 HC-49SMD2晶體通常用作時鐘晶體或頻率控制元素，并廣泛用于電子設備，例如計算機，通信設備，無線電收發器等特征。常見的工作頻率是數十億到數百兆赫。由于包裝是SMD形式的，因此HC-49SMD晶體更適合自動生產，并且可以在電路板上進行機械和電氣連接。
1。電氣規格
| 不。 | 物品 | SYMB | 電氣規范 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | ||||
| 1 | 名義頻率 | F0 | 3.072 | 100 | MHz | ||
| 2 | 振動模式 | 基本的 △第三個泛音 △第五次夸 | |||||
| 3 | 頻率公差 | △f/f0 | ±10 | ±30 | ±50 | ppm | 在25歲℃±3℃ |
| 4 | 工作溫度范圍 | TOPR | -20?70 -40?85 | ℃ | |||
| 5 | 頻率穩定性 | TC | ±30 | ±50 | ppm | ||
| 6 | 存儲溫度 | TSTG | -40 | - | 85 | ℃ | |
| 7 | 負載電容 | CL | 6?指定 | pF | |||
| 8 | 等效串聯電阻 | ESR | 滲漏1 | Ω | |||
| 9 | 驅動器水平 | DL | - | 100 | μW | ||
| 10 | 絕緣抗性 | IR | 500 | - | - | MΩ | 在100VDC |
| 11 | 分流電容 | Co | 7 | pF | |||
| 12 | 每年老化 | Fa | -5 | - | 5 | ppm | 第一個是的 |
| 13 | 軟件包類型 | 12.7*4.7*3.2 | |||||

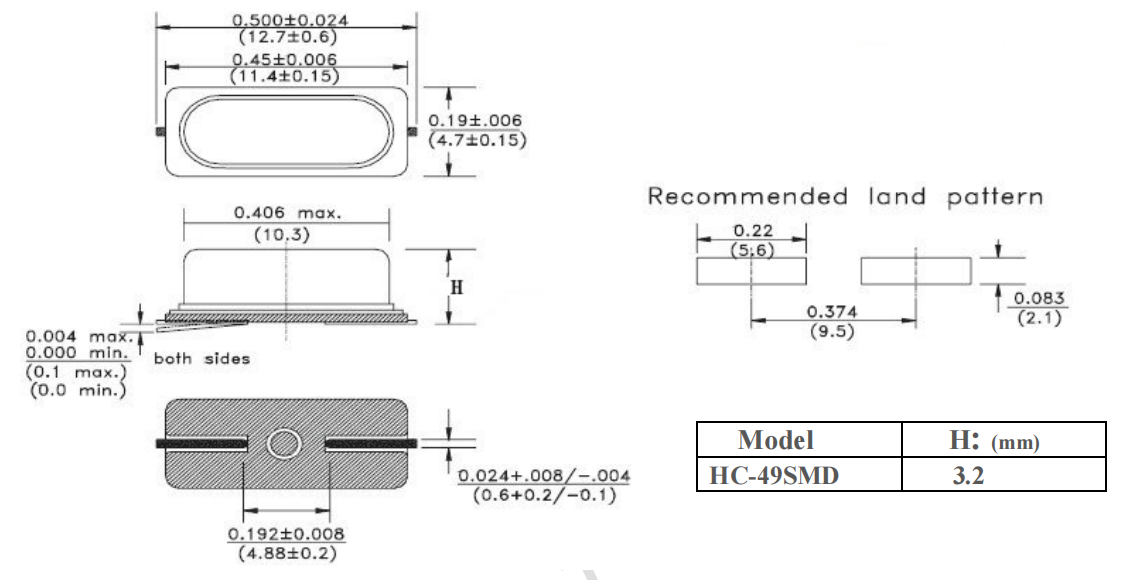

2。尺寸sion（單位：mm）
